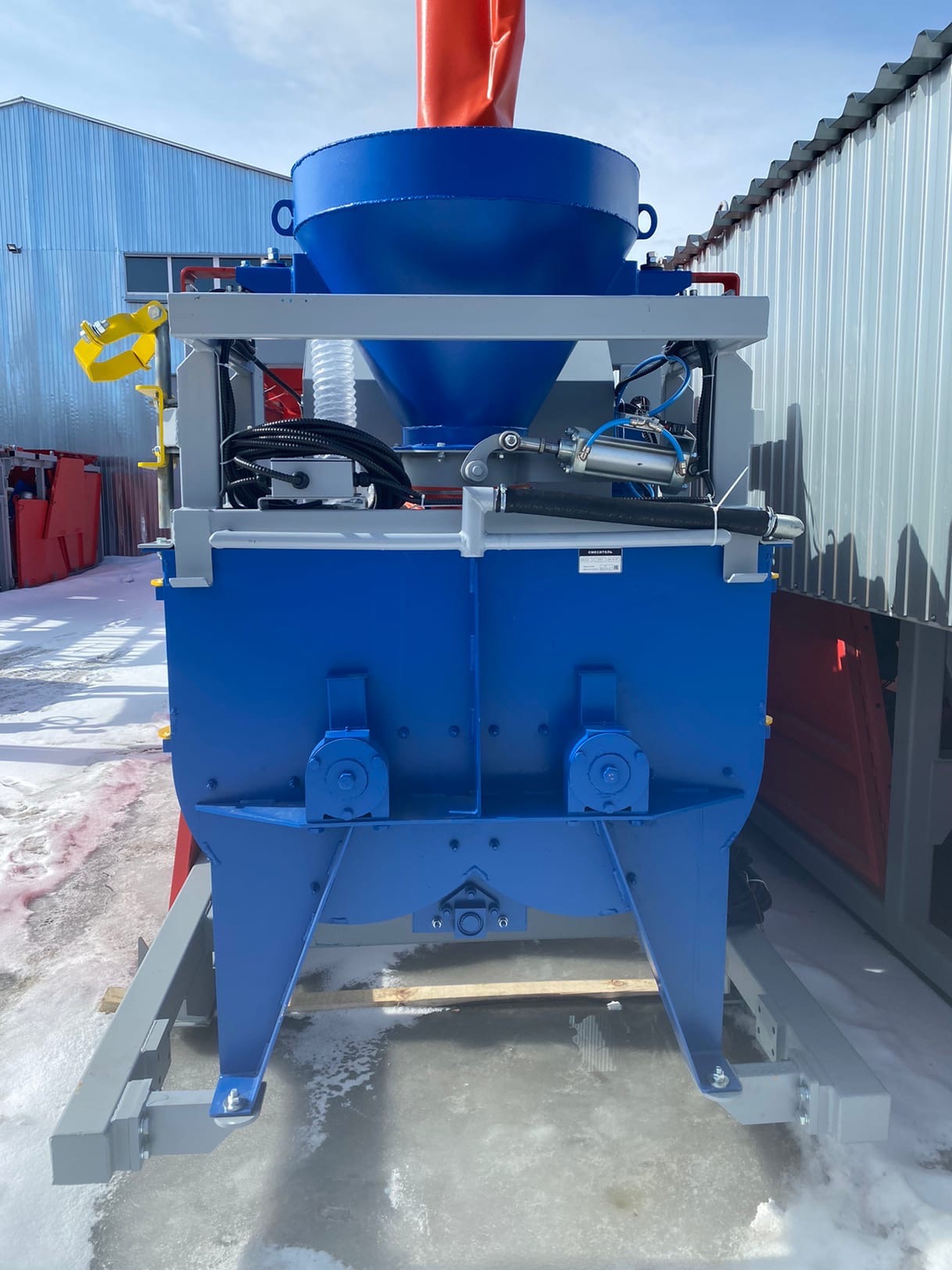

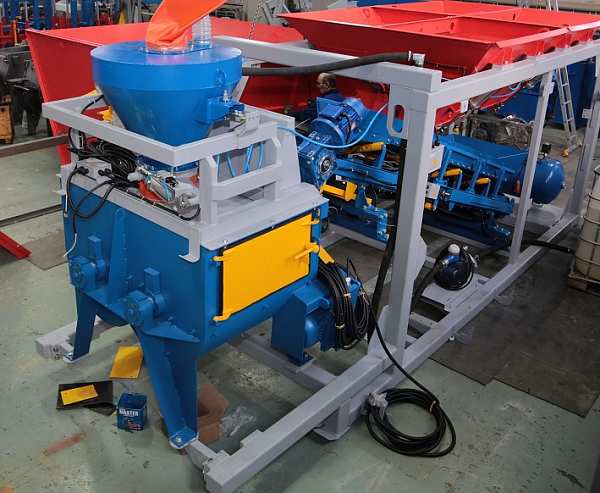

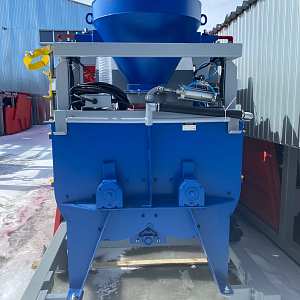

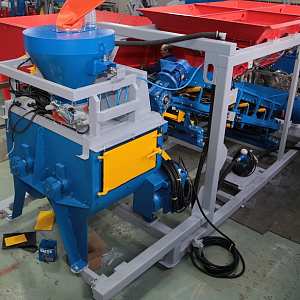

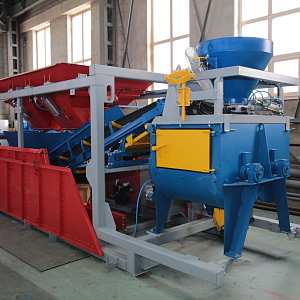

1. Смеситель БП-2Г-375
2. Несущая рама
3. Дозатор заполнителя ДЗ-24 ( 2 бункера по 12м³ каждый, с возможностью поделить на 3 заполнителя в пропорции 1 бункер 12м³ и 2 бункера по 6м³)
4. Конвейер ленточный наклонный на тензодатчиках
5. Дозатор цемента ДЦ - 150 (до 150кг)
6. Дозатор воды проточный ДП 400
7. Насос для подачи воды
8. Пульт с системой автоматического управления ПУ-МА с монитором (режим работы «одна кнопка»)
9. Конвейер винтовой КВ-3 (L=3м)
10. Пневмооборудование, Компрессор
11. Конвейер ленточный КЛ-500-5,0
12. Ящик ЗИП (крепеж, метизы и пр.) 12. Руководство по эксплуатации. Паспорт.

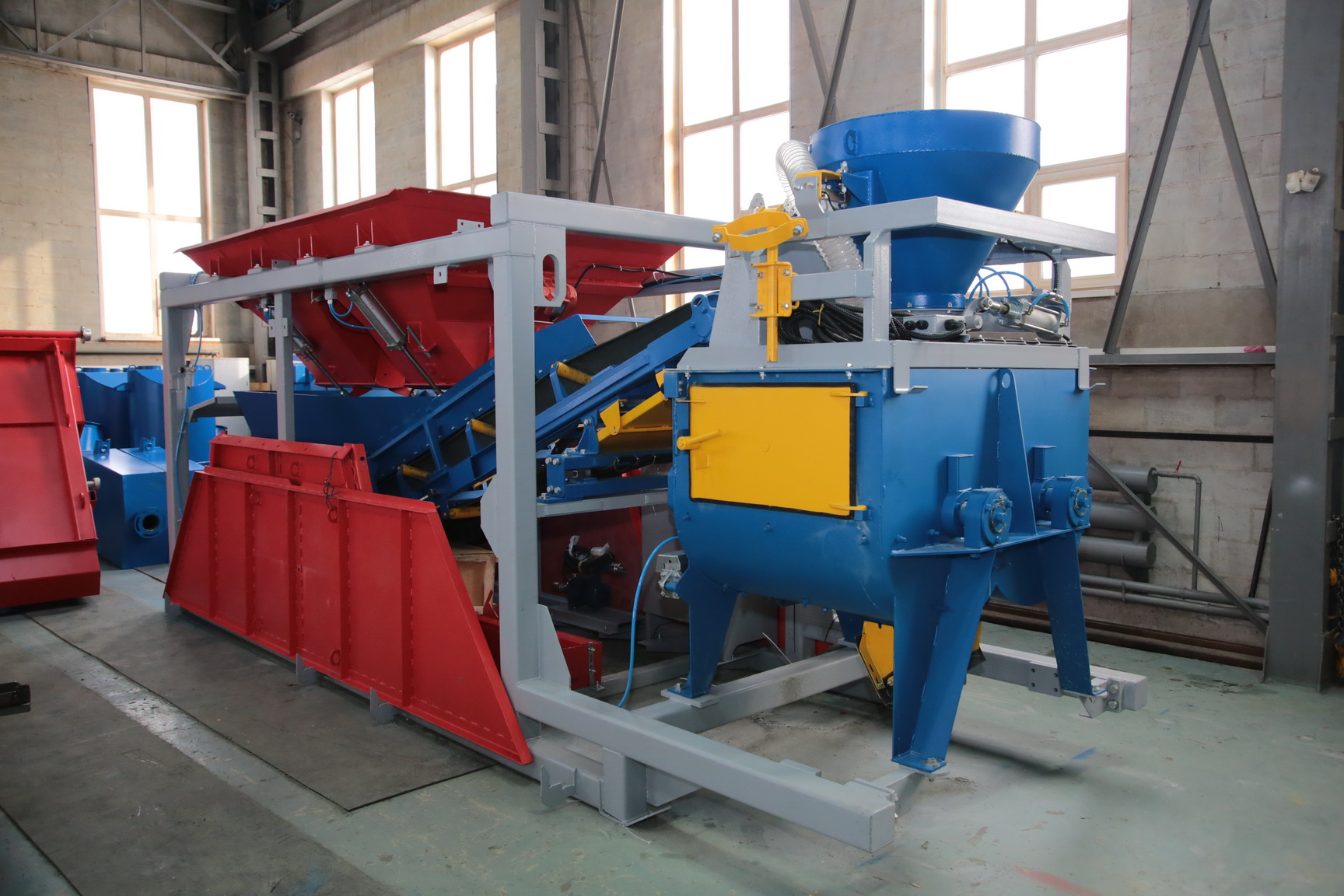

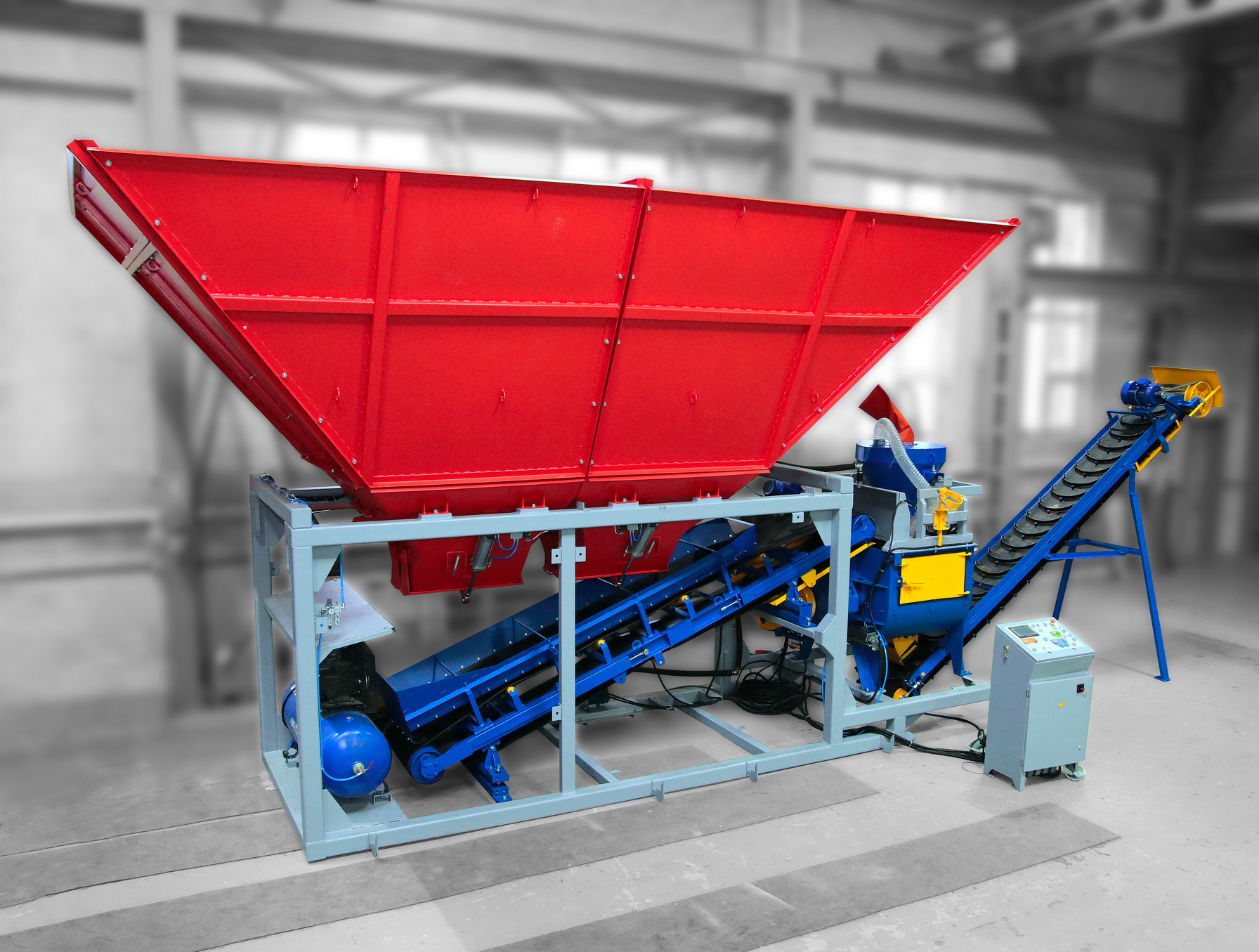

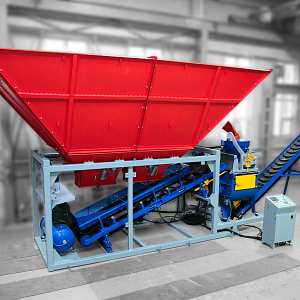

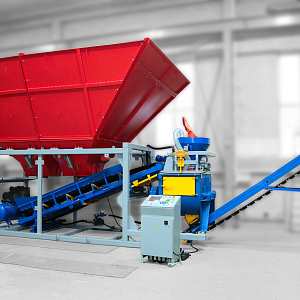

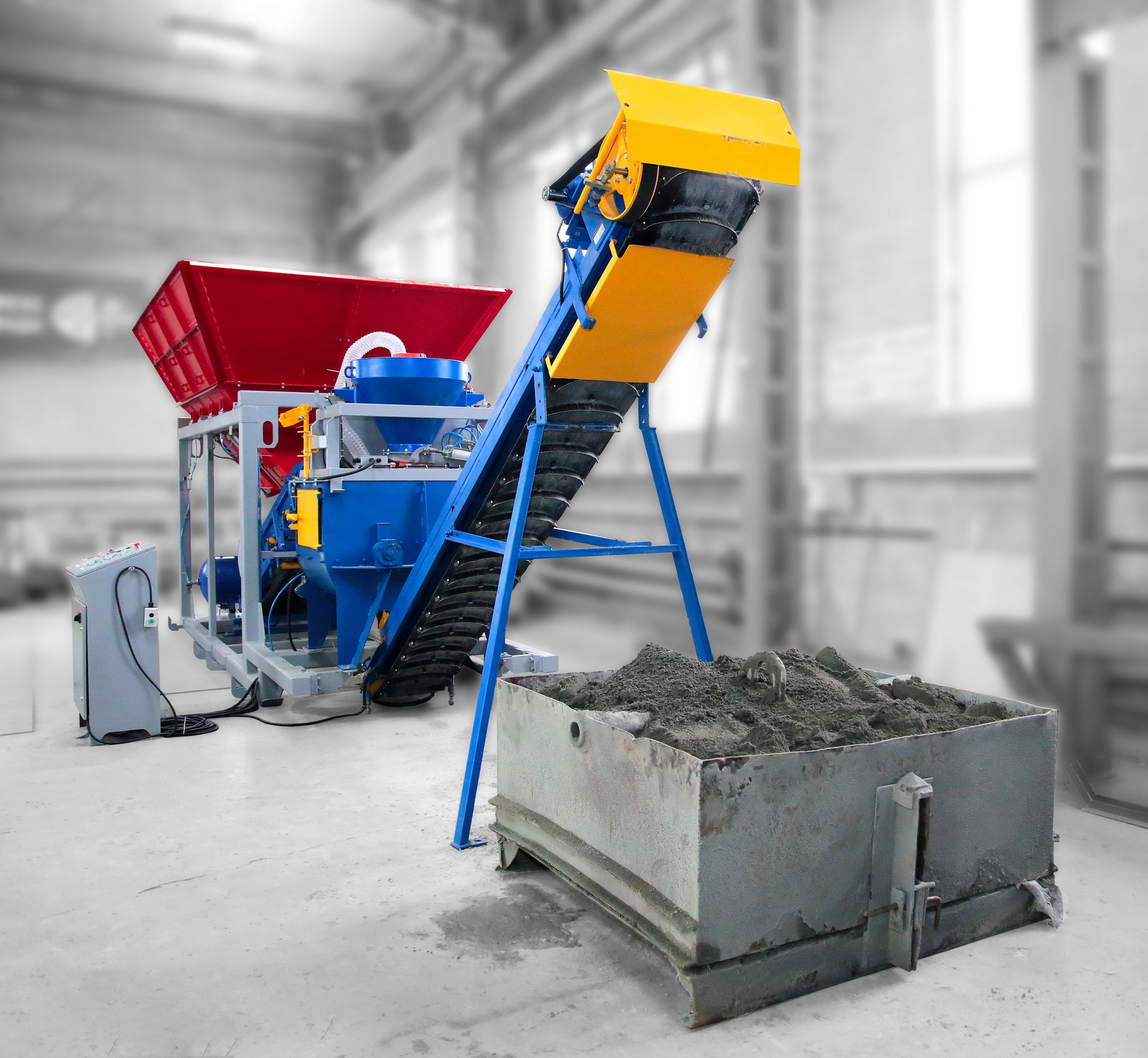

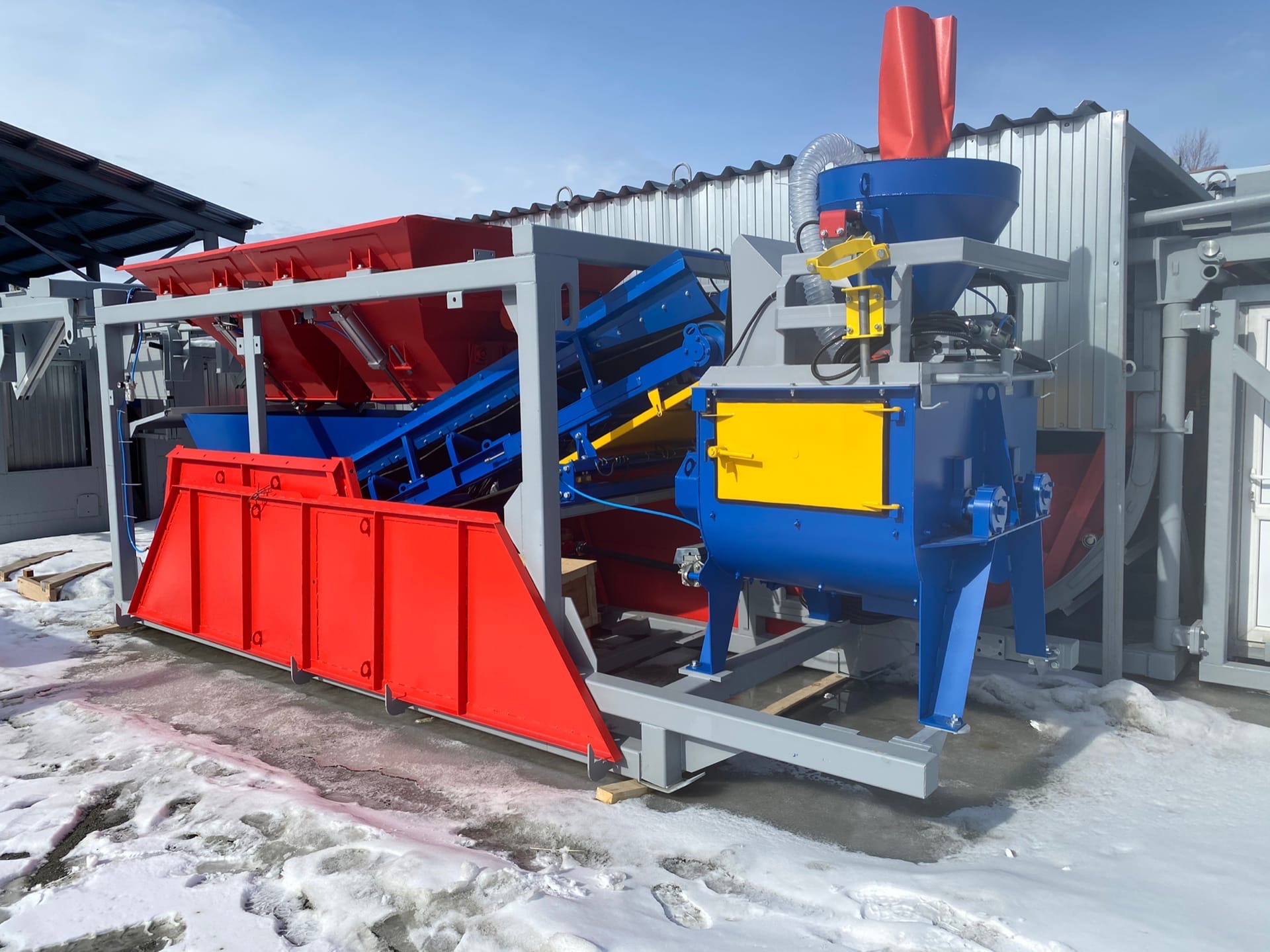

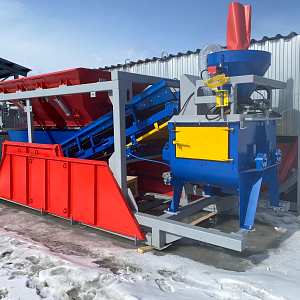

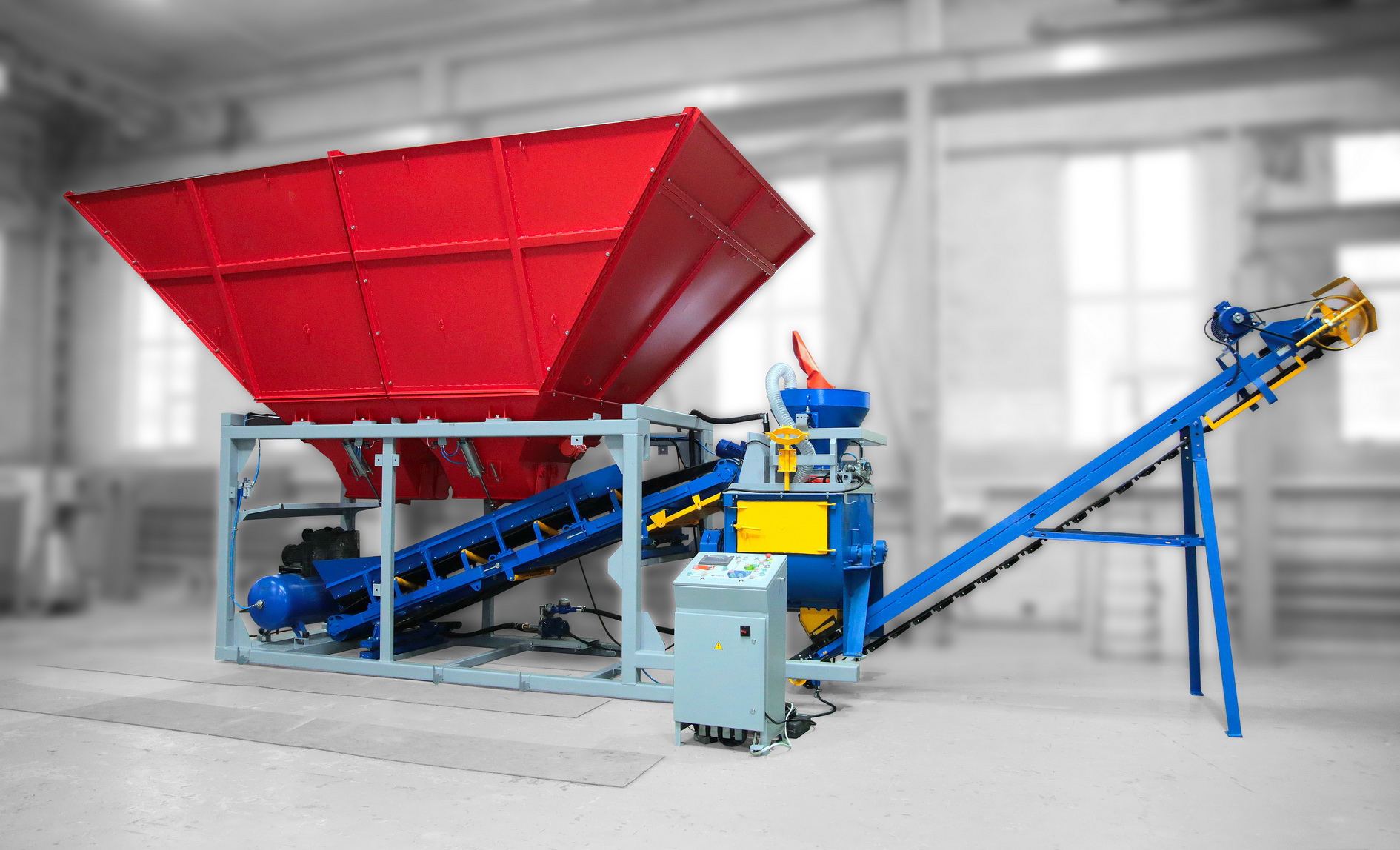

Предприятие «Завод Стройтехника» приступило к изготовлению нового бетонного завода «Рифей-Бетон-Мобильный-20» производительностью 20 м3/час товарного бетона.

Новинка выгодно отличается рядом преимуществ:

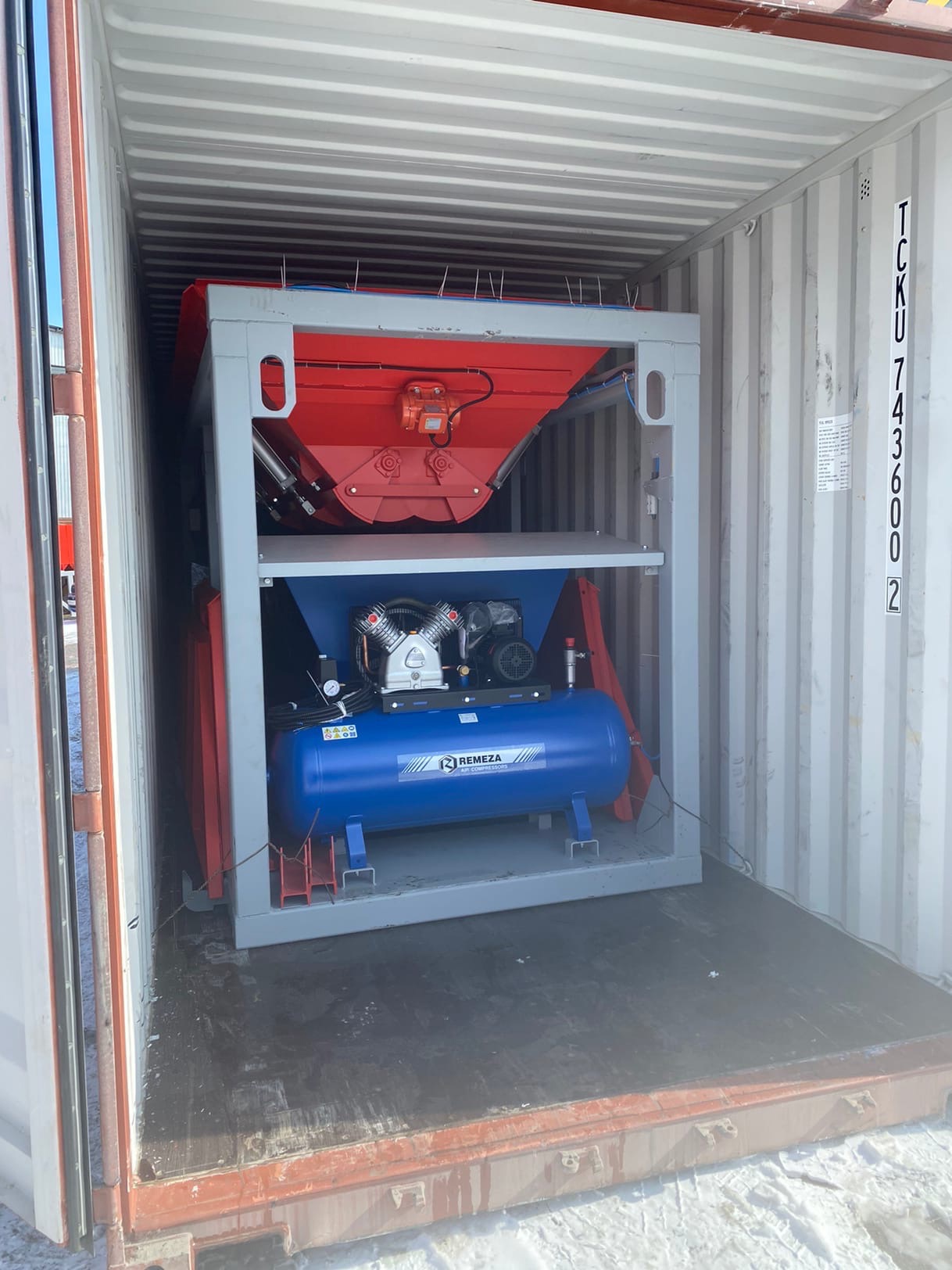

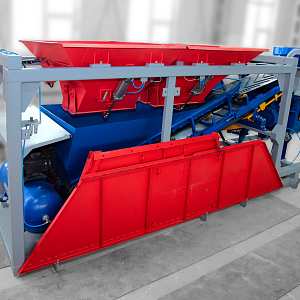

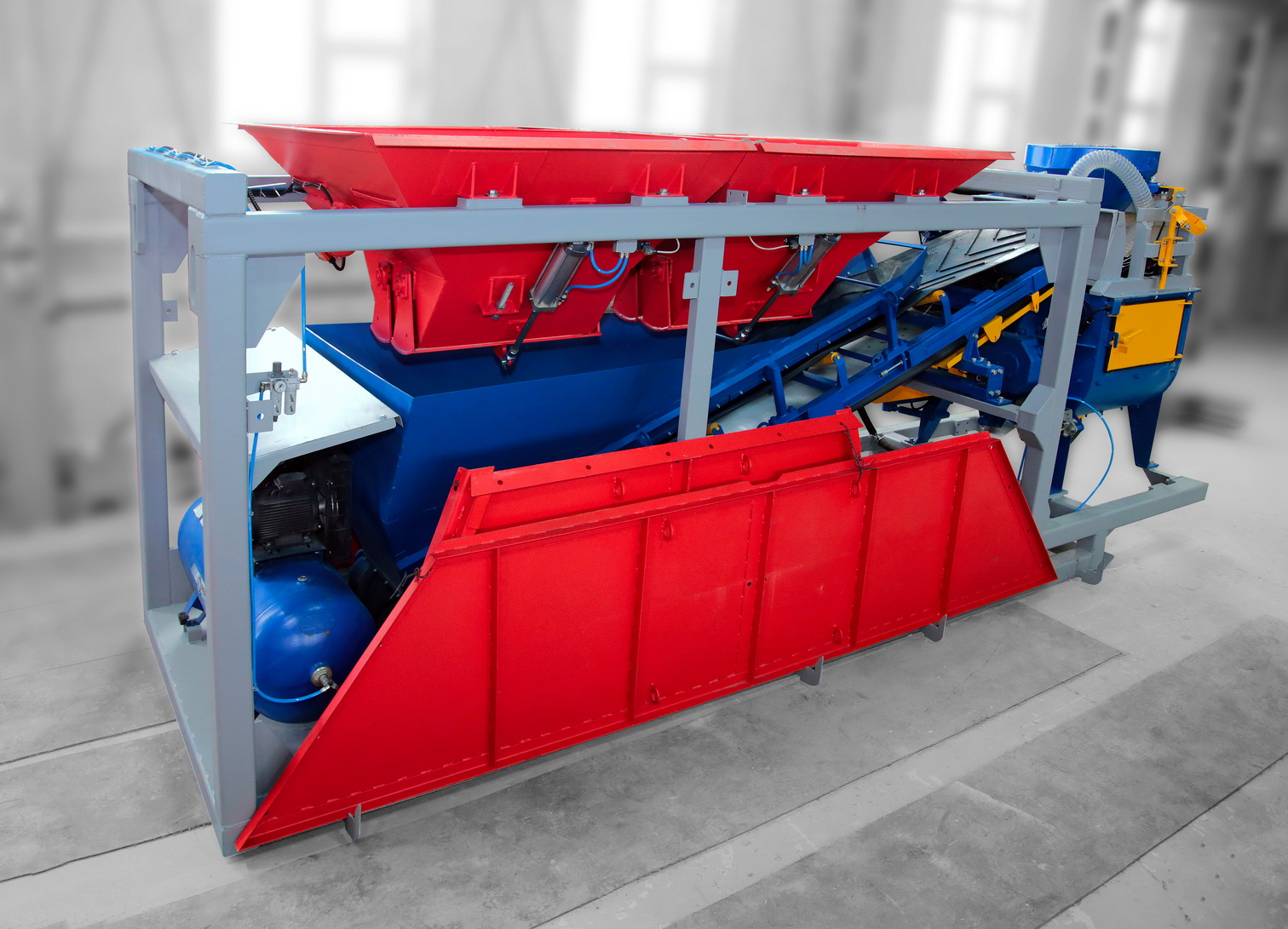

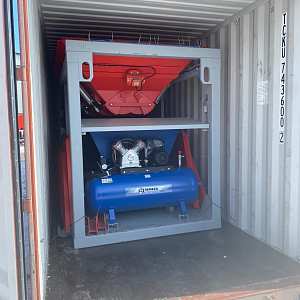

 1. «РБМ-20» отличается компактностью. Его можно транспортировать одним 20-ти футовым контейнером. Единая рамная конструкция позволяет уменьшить время на монтаж и запуск оборудования. Заказчик может самостоятельно в кратчайшие сроки произвести операции по монтажу/демонтажу и перевозке оборудования на другую площадку.

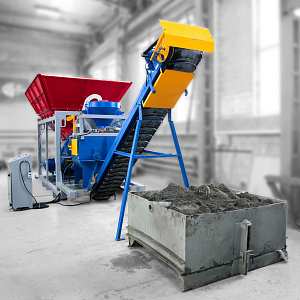

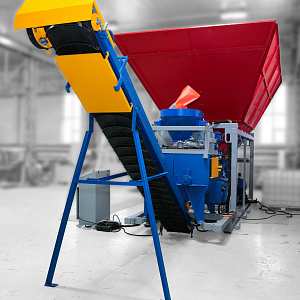

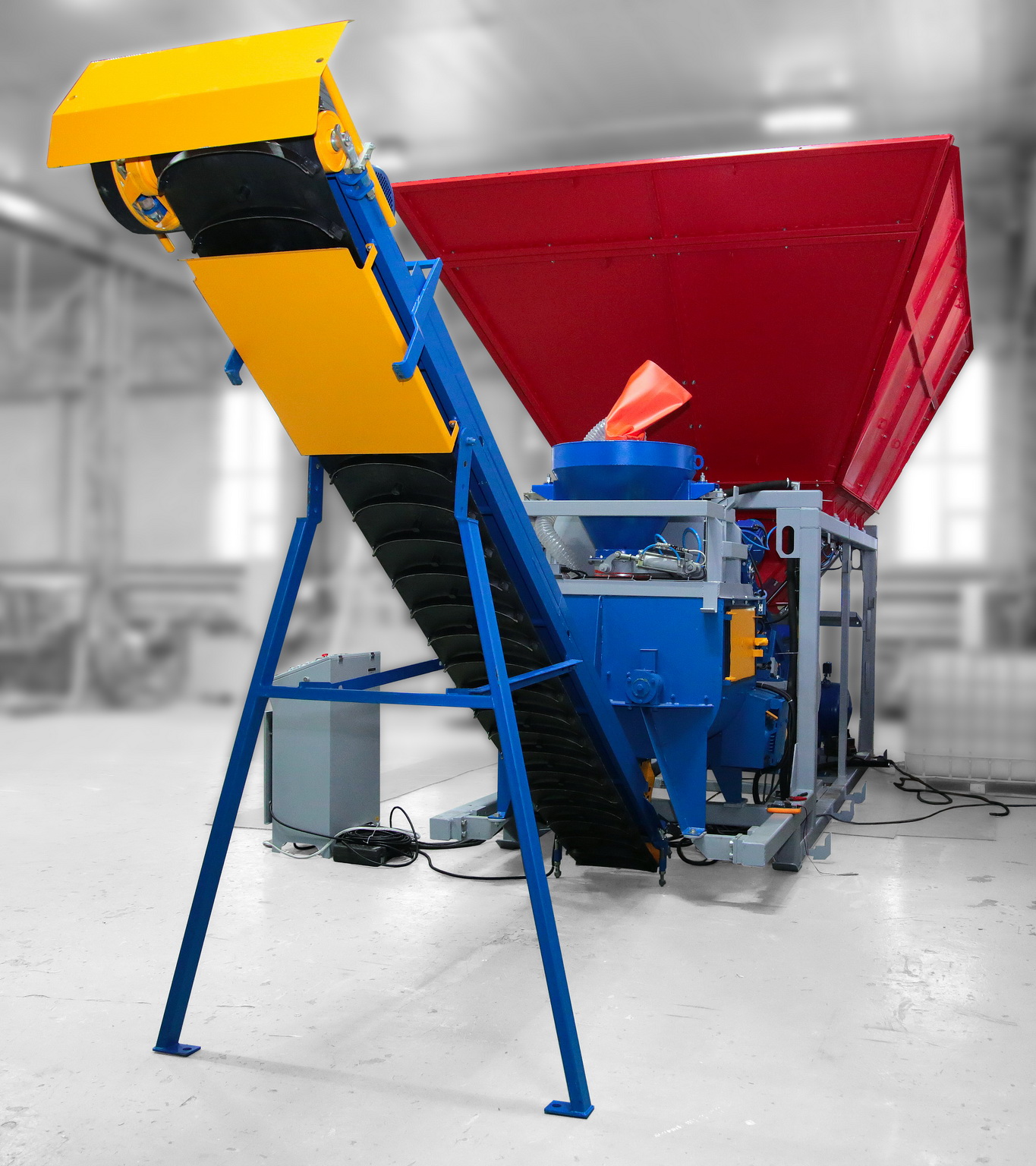

 2. «РБМ-20» может использоваться для приготовления подвижных смесей (выгрузка производится в «кроватку» для бетона или ковш погрузчика) и жестких смесей (выгрузка на ленточный конвейер).

 3. При приготовлении жестких смесей возможна установка разгрузочного конвейера как по оси комплекса так и под углом 90 градусов к нему.

 4. Не требуется приямок для установки разгрузочного конвейера. А значит, не нужен сложный специальный фундамент. Что позволяет минимизировать временные и финансовые затраты на установку оборудования.

 5. Возможны два варианта комплектаций:

1) РБМ-20-24

Универсальная комплектация.

Изготовление растворов, товарного бетона, жесткой бетонной смеси для вибропрессов. Дозирование двух заполнителей. Возможно дозирование трех заполнителей при дополнительной перегородочной стенке. Два бункера общим объемом 24 м³.

Высота загрузки 4160 мм; Ширина каждого бункера под загрузку 2 970мм.

Возможность дозирования 3-х компонентов инертных материалов.

 2) РБМ-20-9

Специальная комплектация.

Изготовление растворов, изготовление жесткой бетонной смеси для вибропрессов (второй слой). Дозирование одного заполнителя. Один бункер объемом 9 м³.

Высота загрузки 2800 мм;

 6. Силос или растариватель цемента устанавливаются в одном уровне с установкой «РБМ-14». При этом для загрузки цемента в дозатор достаточно шнека длиной 3 метра.

Длина х Ширина х Высота-5885х2165х2400мм

Масса (без силоса цемента)-5700 кг

Производительность бетона в час-20 м3

За 1 час работы, количество замесов– от 60 до 90

Объем смесителя-375 л

Объем готового бетона - 250 л

Режим работы-автоматический

Максимальная погрешность дозирования - ±1%

Способ подачи инертных материалов-скип

Количество бункеров - 2 шт, по 12 м3 каждый

Общий объем бункеров - 24 м3

Способ подачи цемента-конвейер винтовой

Мощность - 16,5 кВт

Напряжение - 380 В

Частота - 50 Гц

Высота разгрузки готовой бетонной смеси от (земли) уровня "0" = 630мм

План фундамента
